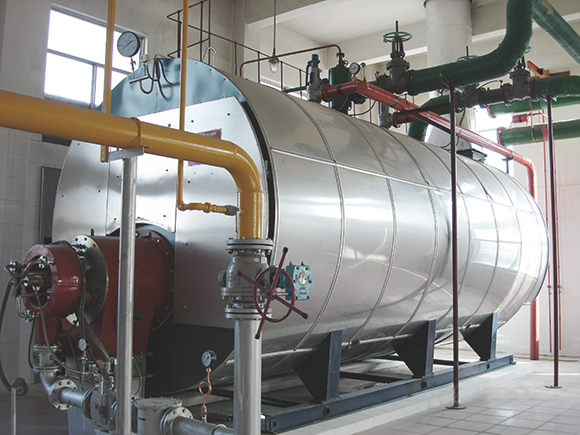

WNS全自动燃油（气）锅炉【型号/参数/价格/图片】

★ 锅炉参数范围：
WNS0.5~20t/h（0.35~14MW）。

★ 技术特点：
锅炉采用先进湿背式三回程卧式烟火管结构，防管板开裂结构专利技术，配置高效环保节能器、冷凝器和高性能进口燃烧器。结构紧凑、美观，全自动微机控制。

★ WNS系列全自动燃油（气）蒸汽锅炉主要特性参数表：

参数/数据			型号	型号	型号
参数/数据			WNS0.5-1.0-Y、Q	★ WNS1-1.0-Y、Q WNS1-1.6-Y、Q	WNS1.5-1.0-Y、Q
额定蒸发量		t/h	0.5	1	1.5
额定工作压力		MPa	1	1	1
额定蒸汽温度		℃	184	184	184
给水温度		℃	20	20	20
总受热面积	锅炉本体	m²	15	34.25	41.8
	节能器	m²	5.15	5.15	8.3
	冷凝器	/	选配	选配	选配
排烟温度/冷凝后排烟温度		℃	155/<80	160/<80	155/<80
燃气锅炉热效率		%	≥93/冷凝99	≥93/冷凝99	≥93/冷凝99
适用燃料		/	轻油天然气液化气城市煤气	轻油天然气液化气城市煤气	轻油天然气液化气城市煤气
林格曼黑度		/	<1级	<1级	<1级
燃料耗量	轻油	kg/h	31.5/冷凝29.59	63/冷凝59.2	94/冷凝88.3
	天然气	Nm³/h	37.5/冷凝35.23	75/冷凝70.5	113/冷凝106.2
	液化气	Nm³/h	12.66/冷凝11.89	25.38/冷凝23.84	38.05/冷凝35.74
	城市煤气	Nm³/h	75/冷凝70.4	150/冷凝140.9	226/冷凝212.3
燃烧器选用品牌		/	德国威索、欧科；芬兰奥林、意大利利雅路、百德、优尼瓦斯；美国强生；无锡曼克奈特
给水泵型号		/	JGGC2-8x13	JGGC2-8x14	JGGC2-8x14
给水泵功率		kw	2.2	2.2	2.2
使用电源		V	380V/50Hz	380V/50Hz	380V/50Hz
锅炉水容积		m³	2	4	5.3
锅炉主机运输重量		t	3.1	6.1	7.6
锅炉运输尺寸（长x宽x高）		m	3.2x1.8x1.9	3.6x2x2.3	3.7x2.2x2.5
主蒸汽阀口径（DN )		mm	50	65	65
给水管口径（DN )		mm	25	40	40
烟囱口径（Φ)		mm	316	316	400
锅炉背压(节能器/冷凝器)		Pa	480/550	510/600	560/700

参数/数据			型号	型号	型号
参数/数据			★ WNS2-1.0-Y、Q WNS2-1.25-Y、Q	★ WNS3-1.0-Y、Q WNS3-1.25-Y. Q	WNS4-1.25-Y、Q
额定蒸发量		t/h	2	3	4
额定工作压力		MPa	1	1	1.25
额定蒸汽温度		℃	184	184	194
给水温度		℃	20	20	20
总受热面积	锅炉本体	m²	61.1	91.8	125.1
	节能器	m²	8.3	14.6	25.3
	冷凝器	/	选配	选配	选配
排烟温度/冷凝后排烟温度		℃	165/<80	158/<80	165/<80
燃气锅炉热效率		%	≈93/冷凝99	≥93/冷凝99	≈93/冷凝99
适用燃料		/	轻油天然气液化气城市煤气	轻油天然气液化气城市煤气	轻油天然气液化气城市煤气
林格曼黑度		/	<1级	<1级	<1级
燃料耗量	轻油	kg/h	125.75/冷凝118.13	189/冷凝177.5	253/冷凝237.6
	天然气	Nm³/h	151/冷凝141.85	225/冷凝211	300/冷凝281.8
	液化气	Nm³/h	50.68/冷凝47.61	76.01/冷凝71.4	101.24/冷凝95.1
	城市煤气	Nm³/h	302/冷凝283.7	450/冷凝422.7	600/冷凝563.6
燃烧器选用品牌		/	德国威索、欧科；芬兰奥林、意大利利雅路、百德、优尼瓦斯；美国强生；无锡曼克奈特
给水泵型号		/	JGGC2-8x17	JGGC4-8x17	JGGC4-8x19
给水泵功率		kw	3	3	4
使用电源		V	380V/50Hz	380V/50Hz	380V/50Hz
锅炉水容积		m³	6.3	7.6	9.6
锅炉主机运输重量		t	8.8	11	14.2
锅炉运输尺寸（长x宽x高）		m	4.4x2.2x2.5	4.7x2.2x2.9	5.3x2.5x2.9
主蒸汽阀口径（DN )		mm	65	100	100
给水管口径（DN )		mm	40	40	40
烟囱口径（Φ)		mm	400	530	530
锅炉背压(节能器/冷凝器)		Pa	720/970	580/850	950/1310

参数/数据			型号	型号	型号
参数/数据			WNS5-1.25-Y、Q	★ WNS6-1.25-Y、Q WNS6-1.6-Y、Q	★ WNS8-1.25-Y、Q WNS8-1.6-Y、Q
额定蒸发量		t/h	5	6	8
额定工作压力		MPa	1.25	1.25	1.25
额定蒸汽温度		℃	194	194	194
给水温度		℃	105	105	105
总受热面积	锅炉本体	m²	127.6	135.3	187
	节能器	m²	44	44	91.8
	冷凝器	/	选配	选配	选配
排烟温度/冷凝后排烟温度		℃	160/<80	168/<80	150/<80
燃气锅炉热效率		%	≥93/冷凝99	≈93/冷凝99	≥93/冷凝99
适用燃料		/	轻油天然气液化气城市煤气	轻油天然气液化气城市煤气	轻油天然气液化气城市煤气
林格曼黑度		/	<1 级	<1 级	<1 级
燃料耗量	轻油	kg/h	297/冷凝 279	356/冷凝 334	475.3/冷凝 446
	天然气	Nm³/h	350/冷凝328.7	420/冷凝394.5	560/冷凝526.1
	液化气	Nm³/h	118/冷凝 110.8	142/冷凝 133	188.8/冷凝 177.4
	城市煤气	Nm³/h	761/冷凝 714.9	899/冷凝 844	1200/冷凝 1127
燃烧器选用品牌		/	德国威索、欧科；芬兰奥林、意大利利雅路、百德、优尼瓦斯；美国强生；无锡曼克奈特
给水泵型号		/	JGGC8-8x20	JGGC8-8x20	65DLG12.5-15x10
给水泵功率		kw	7.5	7.5	11
使用电源		V	380V/50Hz	380V/50Hz	380V/50Hz
锅炉水容积		m³	11.7	12.5	12.6
锅炉主机运输重量		t	16.1	16.6	21
锅炉运输尺寸（长x宽x高）		m	5.8x2.6x2.9	6.1x2.6x2.9	5.4x2.9x3.3
主蒸汽阀口径（DN )		mm	125	125	150
给水管口径（DN )		mm	50	50	65
烟囱口径（Φ)		mm	530	530	680
锅炉背压(节能器/冷凝器)		Pa	880/1140	1280/1540	1000/1200

参数/数据			型号	型号	型号
参数/数据			★ WNS10-1.25-Y、Q WNS10-1.6-Y、Q	★ WNS15-1.25-Y、Q WNS15-1.6-Y、Q	WNS20-1.6-Y、Q
额定蒸发量		t/h	10	15	20
额定工作压力		MPa	1.25	1.25	1.6
额定蒸汽温度		℃	194	194	204
给水温度		℃	105	105	105
总受热面积	锅炉本体	m²	218.2	334.2	389
	节能器	m²	91.8	92.3	169.5
	冷凝器	/	选配	选配	选配
排烟温度/冷凝后排烟温度		℃	156/<80	162/<80	148/<80
燃气锅炉热效率		%	≥93/冷凝99	≈93/冷凝99	≥93/冷凝99
适用燃料		/	轻油天然气液化气城市煤气	轻油天然气液化气城市煤气	轻油天然气液化气城市煤气
林格曼黑度		/	<1 级	<1 级	<1 级
燃料耗量	轻油	kg/h	594/冷凝 558	891.2/冷凝837.2	1188/冷凝 1116
	天然气	Nm³/h	700/冷凝657.6	1050/冷凝 986	1400/冷凝 1315
	液化气	Nm³/h	236/冷凝 221.7	354/冷凝332.5	472/冷凝443.4
	城市煤气	Nm³/h	1500/冷凝 1409.1	2250/冷凝 2113.6	3000/冷凝 2818
燃烧器选用品牌		/	德国威索、欧科；芬兰奥林、意大利利雅路、百德、优尼瓦斯；美国强生；无锡曼克奈特
给水泵型号		/	65DLG12.5-15x10	DG25-30x5	DG25-30x7
给水泵功率		kw	11	22	30
使用电源		V	380V/50Hz	380V/50Hz	380V/50Hz
锅炉水容积		m³	14.7	24.7	37.5
锅炉主机运输重量		t	22.8	38.8	56
锅炉运输尺寸（长x宽x高）		m	6.1x2.9x3.3	7x3.2x3.7	8.2x3.6x4.1
主蒸汽阀口径（DN )		mm	150	200	200
给水管口径（DN )		mm	65	65	65
烟囱口径（Φ)		mm	680	850	1000
锅炉背压(节能器/冷凝器)		Pa	1530/1850	1650/1900	2500/2720

参数/数据			型号	型号	型号
参数/数据			WNS0.35-0.7/95/70-Y、Q	WNS0.7-0.7/95/70-Y、Q	WNS1.05-0.7/95/70-Y、Q
额定热功率		MW	0.35	0.7	1.05
额定工作压力		MPa	0.7	0.7	0.7
额定出口水温度		℃	95	95	95
额定进口水温度		℃	70	70	70
锅炉本体受热面积		m²	15	28.9	41.8
排烟温度		℃	165	165	165
燃气锅炉热效率		%	≈93	≈93	≈93
适用燃料		/	轻油天然气液化气城市煤气	轻油天然气液化气城市煤气	轻油天然气液化气城市煤气
林格曼黑度		/	<1 级	<1 级	<1 级
燃料耗量	轻油	kg/h	31	62.2	93.66
	天然气	Nm³/h	36	72.1	108.23
	液化气	Nm³/h	12.6	25.2	37.8
	城市煤气	Nm³/h	72	144	216.5
燃烧器选用品牌		/	德国威索、欧科；芬兰奥林、意大利利雅路、百德、优尼瓦斯；美国强生；无锡曼克奈特
给水泵型号		/	JGGC2-8x10	JGGC2 - 8x10	JGGC2-8x14
给水泵功率		kw	1.5	1.5	2.2
使用电源		V	380V/50Hz	380V/50Hz	380V/50Hz
锅炉水容积		m³	2	3.5	5.3
锅炉主机运输重量		t	3.1	5.2	7.6
锅炉运输尺寸（长x宽x高）		m	3.2x1.8x1.9	3.5x2x2.3	3.7x2.2x2.5
出水阀口径（DN )		mm	65	80	100
回水阀口径（DN )		mm	65	80	80
烟囱口径（Φ)		mm	316	316	400
锅炉背压		Pa	180	190	500

参数/数据			型号	型号	型号
参数/数据			WNS1.4-0.7/95/70-Y、Q	WNS2.1-0.7/95/70-Y、Q	WNS2.8-1.0/95/70-Y、Q
额定热功率		MW	1.4	2.1	2.8
额定工作压力		MPa	0.7	0.7	1
额定出口水温度		℃	95	95	95
额定进口水温度		℃	70	70	70
锅炉本体受热面积		m²	56.6	91.8	125.1
排烟温度		℃	160	158	155
燃气锅炉热效率		%	≥93	≥93	≥93
适用燃料		/	轻油天然气液化气城市煤气	轻油天然气液化气城市煤气	轻油天然气液化气城市煤气
林格曼黑度		/	<1 级	<1 级	<1 级
燃料耗量	轻油	kg/h	124.75	187.11	249.21
	天然气	Nm³/h	144.16	216.21	287.98
	液化气	Nm³/h	50.68	76.01	101.24
	城市煤气	Nm³/h	288.3	432.2	575.96
燃烧器选用品牌		/	德国威索、欧科；芬兰奥林、意大利利雅路、百德、优尼瓦斯；美国强生；无锡曼克奈特
给水泵型号		/	JGGC2-8x17	JGGC4-8x13	JGGC4-8x13
给水泵功率		kw	3	3	3
使用电源		V	380V/50Hz	380V/50Hz	380V/50Hz
锅炉水容积		m³	6.3	7.6	9.6
锅炉主机运输重量		t	8.8	11	14.5
锅炉运输尺寸（长x宽x高）		m	4.4x2.2x2.5	4.7x2.2x2.9	5.3x2.5x2.9
出水阀口径（DN )		mm	100	100	100
回水阀口径（DN )		mm	80	40	40
烟囱口径（Φ)		mm	400	530	530
锅炉背压		Pa	540	800	850

参数/数据			型号	型号	型号
参数/数据			WNS3.5-1.0/115/70-Y、Q	WNS4.2-1.0/115/70-Y、Q	WNS5.6-1.0/115/70-Y、Q
额定热功率		MW	3.5	4.2	5.6
额定工作压力		MPa	1	1	1
额定出口水温度		℃	115	115	115
额定进口水温度		℃	70	70	70
锅炉本体受热面积		m²	135.3	135.3	161
排烟温度		℃	158	168	162
燃气锅炉热效率		%	≥93	≈93	≈93
适用燃料		/	轻油天然气液化气城市煤气	轻油天然气液化气城市煤气	轻油天然气液化气城市煤气
林格曼黑度		/	<1 级	<1 级	<1 级
燃料耗量	轻油	kg/h	311.17	373.41	497.78
	天然气	Nm³/h	359.58	431.5	575.2
	液化气	Nm³/h	126.41	151.7	202.2
	城市煤气	Nm³/h	719.16	863	1151
燃烧器选用品牌		/	德国威索、欧科；芬兰奥林、意大利利雅路、百德、优尼瓦斯；美国强生；无锡曼克奈特
给水泵型号		/	JGGC4-8x21	JGGC4-8x21	JGGC4-8x21
给水泵功率		kw	4	4	4
使用电源		V	380V/50Hz	380V/50Hz	380V/50Hz
锅炉水容积		m³	11.7	12.5	12.6
锅炉主机运输重量		t	16.1	16.6	21
锅炉运输尺寸（长x宽x高）		m	5.8x2.6x2.9	6.1x2.6x2.9	5.4x2.9x3.3
出水阀口径（DN )		mm	150	150	150
回水阀口径（DN )		mm	150	150	150
烟囱口径（Φ)		mm	530	530	680
锅炉背压		Pa	1080	1280	1200

参数/数据			型号	型号	型号
参数/数据			WNS7-1.0/115/70-Y、Q	WNS10.5-1.0/115/70-Y、Q	WNS14-1.25/115/70-Y、Q
额定热功率		MW	7	10.5	14
额定工作压力		MPa	1	1	1.25
额定出口水温度		℃	115	115	115
额定进口水温度		℃	70	70	70
锅炉本体受热面积		m²	184	334.8	375
排烟温度		℃	162	164	165
燃气锅炉热效率		%	≈93	≈93	≈93
适用燃料		/	轻油天然气液化气城市煤气	轻油天然气液化气城市煤气	轻油天然气液化气城市煤气
林格曼黑度		/	<1 级	<1 级	<1 级
燃料耗量	轻油	kg/h	621	931.5	1242
	天然气	Nm³/h	719.17	1078	1438.3
	液化气	Nm³/h	252.18	378.27	504
	城市煤气	Nm³/h	1438	2157	2876
燃烧器选用品牌		/	德国威索、欧科；芬兰奥林、意大利利雅路、百德、优尼瓦斯；美国强生；无锡曼克奈特
给水泵型号		/	JGGC4-8x21	JGGC8-8x21	JGGC8-8x21
给水泵功率		kw	4	5.5	5.5
使用电源		V	380V/50Hz	380V/50Hz	380V/50Hz
锅炉水容积		m³	14.7	24.7	37.5
锅炉主机运输重量		t	22.8	38.8	46
锅炉运输尺寸（长x宽x高）		m	6.1x2.9x3.3	7.1x3.2x3.7	7.7x3.2x3.7
出水阀口径（DN )		mm	150	200	250
回水阀口径（DN )		mm	150	200	250
烟囱口径（Φ)		mm	680	850	1000
锅炉背压		Pa	1200	1600	100

注：燃料消耗量计算：柴油按10250kcal/kg低位发热值；天然气（LNG）按8700kcal/Nm3低位发热值；
液化气（LPG）按25800kcal/Nm3低位发热值；城市煤气(CG)按4000kcal/Nm3低位发热值。
注：表中数据均为★号锅炉
